製品詳細
起源の場所: 中国
ブランド名: Topfer
モデル番号: TPA-200
支払いと送料の条件
最小注文数量: 1セット
価格: to be discussed
パッケージの詳細: 木製の箱
受渡し時間: 1〜2週間
支払条件: T/T
供給の能力: 10 セット / 30 日
決議: |
0.1V |
ラインレギュレーション: |
00.1% |
精度: |
0.2%+0.2%のFS |
パワー: |
3/6/9KVA |
温度係数: |
00.02%/°C |
周波数範囲: |
47°63Hz |
決議: |
0.1V |
ラインレギュレーション: |
00.1% |
精度: |
0.2%+0.2%のFS |
パワー: |
3/6/9KVA |
温度係数: |
00.02%/°C |
周波数範囲: |
47°63Hz |
プログラム可能な交流電源は,様々な電源状態,歪み,電気特性を測定し分析することを便利にシミュレートすることができます.

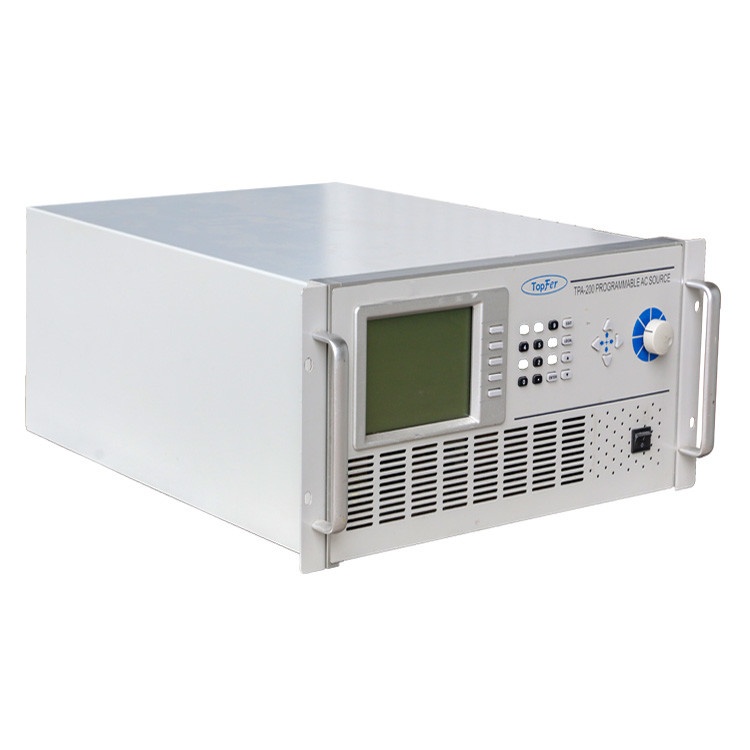

TPA-200シリーズのプログラム可能な交流電源は,電源電子技術者に様々な交流電源条件,電源波形歪み,電気特性測定と分析を行うこの製品は,測定と分析中に,様々な正常または異常な電源現象をシミュレートするための正確で効果的なテストソリューションを提供しています.統合された電源テストと分析装置として機能します, 完全適応可能な R&D 特性分析,生産試験,品質保証検査,または自動化されたシステムへの統合.
このシリーズは0-300Vから電圧プログラミングと15-2000Hzの周波数を提供しており,広く適用可能である.一般的な商業用 (47-63Hz) をサポートすることに加えて,航空用にも使えます低周波出力特性により,低周波起動を必要とするモーターやエアコン圧縮機の試験に適しています.輸出は例外的に純粋なシナス波形です歪みの割合は0.5%以下にとどまる.
このシリーズは,内蔵された直接デジタル合成 (DDS) 波形発生器で装備され,非常に柔軟な波形シミュレーション能力を提供します.DUTをテストするために特定の歪んだ波形を設定することができます0~43%の歪み率や 0%~100%の振幅を設定するなどエンジニアは,リアルタイムでパネルボタンを介して直接必要な電源波形を設定し,波形プレビューまたはポスト出力現在の波形モニタリングのために大きなLCDディスプレイを使用することができますシヌス波,四角波,切断されたシヌス波などの波形をシミュレートし,電源中断,電流上昇,相角,電圧と周波数の徐々に上昇と低下をシミュレートすることができます.さらにこのシリーズには30組のハーモニック波形からなるデータベースが含まれ,ハーモニック電源環境下でパワー電子製品の耐性テストをエンジニアに提供しています.
このシリーズは,電圧,電流,ピーク電流,電源,周波数,クレストファクター,電源ファクター,急増電流,目に見える電源 (VA),反応電源 (VAR),など他の試験機器に頼らずに 設計・試験・分析を進め 困難な試験作業を 簡単に完了できますまた,IEC 61000-3-2 ハーモニック電流制限とIEC 61000-3-3フラッカーをテストするために,TPM-300シリーズ電源分析機とペアリングすることができます.
TPA-200シリーズは,GPIBやRS-232などのオプションインターフェースとともに,使いやすいフロントパネルインターフェースとアナログ信号制御を提供します.様々な自動試験装置に簡単に組み込める製品自体には自己診断プログラムと過剰電流,過剰電力,過剰温度に対する保護回路があり,不利なオペレーティング環境でも安定した機能を保証します.電力電子製品がますます低電力環境に適応するための世界的な厳しい要件TPA-200シリーズの交流電源の発売は,設計,生産,試験技術者に最も効果的な支援を提供し,製品の品質を保証します..
TPA-200シリーズ プログラム可能な交流電源の仕様
| (モデル) | TPA-230 | TPA-260 | TPA-290 |
| (出力段階) | 1 | 1 (シリーズ/並行) | 1 か 3 選択可能 |
| (出力評価) | |||
| (パワー) | 3000VA | 6000VA | 3000VA 9000VA |
| (電圧) | |||
| (範囲/段階) | 150V/300V/自動 | 150V/300V/ (平行) 300V/500V (シリーズ) |
150V/300V |
| (精度) | 0.2%+0.2%のFS | 0.2%+0.2%のFS | 0.2%+0.2%のFS |
| (議案が可決されました) | 0.1V | 0.1V | 0.1V |
| (歪み*1) | 1% ((15~45Hz) 0.5% ((>45~500Hz) 1% ((>500 千Hz) 2% ((>1k 〜2kHz) |
1% ((15 〜 1kHz) | 1% ((15 〜 1kHz) |
| (ライン規則) | 00.1% | 00.1% | 00.1% |
| (負荷規制*2) | 00.1% | 0.2% (シリーズ)0.8% (平行) | 00.2% |
| (時間係数) | 00.02%/°C | 00.02%/°C | 00.02%/°C |
| (最大電流/相) | |||
| (RMS) | 30A/15A ((150V/300V) | 60/30/15A ((150/300/500V) | 30A/15A ((150V/300V) 90A/45A |
| (ピーク) | 90A/45A ((15~100Hz) 75A/38A ((>100 千Hz) 60A/30A ((>1k ̇2kHz) |
180/90/45A ((45~100Hz) 150/75/38A ((>100 千Hz) |
90A/45A ((45~100Hz) 75A/38A ((>100 千Hz) |
| (周波数) | |||
| (範囲) | 152kHz | 451kHz | 451kHz |
| (精度) | 0.15% | 0.15% | 0.15% |
| (議案が可決されました) | 0.01Hz ((15~99.9Hz) 0.1Hz ((100~999.9Hz) 0.2Hz ((1k ̇2kHz) |
0.01Hz ((45~99.9Hz) 0.1Hz ((100~999.9Hz) |
0.01Hz ((45~99.9Hz) 0.1Hz ((100~999.9Hz) |
| (インプット評価) | |||
| (電圧範囲) | 190~250v,1Ø | 190~250v,3Ø | 190~250v,3Ø |
| (周波数範囲) | 47°63Hz | 47°63Hz | 47°63Hz |
| (現在) | 最大23A | 最大23A/相 | 最大23A/相 |
| (パワーファクター) | ¥0.98 (全荷重で) | ¥0.98 (全荷重で) | ¥0.98 (全荷重で) |
| (測定) | |||
| (電圧/相) | |||
| (範囲) | 0 ワット 150V/0 ワット 300V | 0 ワット 150V/0 ワット 300V | 0 ワット 150V/0 ワット 300V |
| (精度 (rms)) | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. |
| (議案が可決されました) | 0.1V | 0.1V | 0.1V |
| (現在/段階) | |||
| (範囲 (ピーク) | 0~140A | 0~280A | 0~140A |
| (精度 (rms)) | 00.4% + 0.1% F.S. | 00.4% + 0.1% F.S. | 00.4% + 0.1% F.S. |
| (精度最高) | 00.4% + 0.2% F.S. | 00.4% + 0.2% F.S. | 00.4% + 0.2% F.S. |
| (議案が可決されました) | 0.01A | 0.01A | 0.01A |
| (パワー/フェーズ) | |||
| (精度) | 1% F.S. (CF<6) | 1% F.S. (CF<6) | 1% F.S. (CF<6) |
| (議案が可決されました) | 0.01W | 0.01W | 0.01W |
| (周波数) | |||
| (範囲) | 15KHz2KHz | 451KHz | 451KHz |
| (精度) | 0.01%+2数 | 0.01%+2数 | 0.01%+2数 |
| (議案が可決されました) | 0.01Hz | 0.01Hz | 0.01Hz |
| (その他) | |||
| (効率性) | 80% 格付け | 80% 格付け | 80% 格付け |
| (保護) | |||
| (温度) | |||
| (オペレーション) | 0°40°C | 0°40°C | 0°40°C |
| (貯蔵) | -40°C+85°C | -40°C+85°C | -40°C+85°C |
| (安全と電気電気通信) | |||
| (寸法) (H × W × D) |
221.5×425×567ミリ | 445×425×567mm | 668×425×567mm |
| (体重) | 26.4kg/58.15ポンド | 53.8kg/118.50ポンド | 81.2kg/178.86ポンド |
